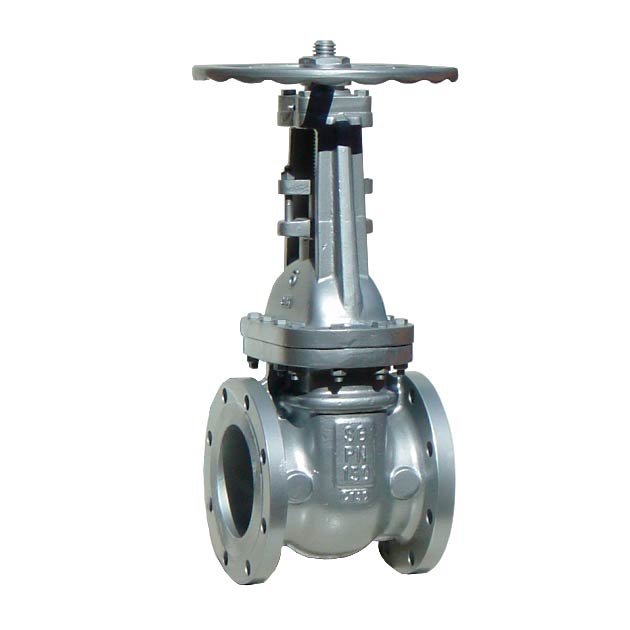

Valvula Gaveta ANSI 150 Libras

Válvulas de gaveta, de aço carbono fundido, com flanges, componentes internos de aço inoxidável.

Conexão da haste com a cunha, do tipo “T”.
Haste ascendente externa, com rosca trapezoidal (ACME).
Cunha com guias laterais, proporciona melhor assentamento e desempenho de abertura e fechamento.

Reengaxetáveis sob pressão, quando totalmente abertas.
Material e construção de conformidade com as especificações ABNT-NBR-12558/1992 – Classe 150 e ANSI-B16.34/1981.

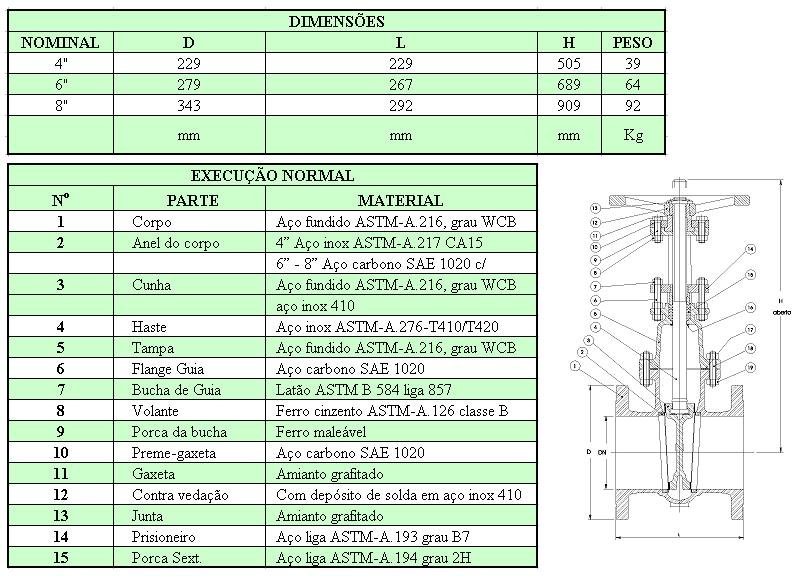

Dimensões face a face pelo padrão ANSI-B16.10/1992.
Dimensões dos flanges pelo padrão ANSI-B16.5/1992 – Classe 150 (faceamento com ressalto).

Pressão de prova:
Estanqueidade — 21,7 bar ( 315 lbf/pol2).
Corpo ————- 31 bar (450 lbf/pol2).

— ** –*– ** –*– ** –*– ** –*– ** –*– ** –*– ** –*– ** –*– ** —
Pressão de Serviço:
Vapor a 300ºC ——————————— 10,3 bar (150 lbf/pol2)
Água, óleo ou gás, sem golpes, a 38ºC — 19,6 bar (285 lbf/pol2)
